Práctica 5: Salidas analógicas

Hemos visto  que las placas Arduino tienen pines digitales que pueden actuar como entradas y salidas digitales.
Ahora veremos que algunos de estos pines pueden simular una salida analógica.
No todos los pines admiten este tipo de salida. Sabemos cuales porque al lado de su número aparece el símbolo ~. A estas señales se les llama PWM (pulse width modulation)

Realiza el siguiente montaje:

1. Conecta un LED a un pin analógico y haz un programa en el que El LED va incrementando su brillo y después se va apagando lentamente. Utiliza un bucle for para ir incrementando (de 5 en 5 desde 0 a 255)  y decrementando  (de 5 en 5 desde 255 a 0) el brillo
Utiliza analogWrite(pin, brillo). donde brillo es una variable que se varía con un bucle for.

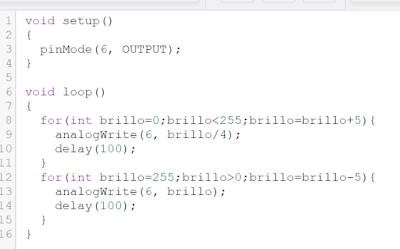

Si no das con el programa:

.
